[HOWTO] Nokia 6230 - podłączenie anteny zewnętrznej
Potrzebne rzeczy:
-Nokia 6230
-kawałek cienkiego (np.RG-174) koncentryka 50 Ohm,zakończonego wtykiem FME
(można wykorzystać np.dowolny konektor antenowy od innego urządzenia,na Allegro od 10 zł)
-ewentualnie (jeśli nie chce się niszczyć oryginalnej antenki) dodatkowa antena wewnętrzna do naszej Nokii (na Allegro nie więcej,niż 10 PLN z przesyłką)
-lutownica (zalecana oporówka z cienkim grotem) +akcesoria do lutowania
-cienka zaciskowa opaska plastikowa,lub cos innego do przymocowania kabla do obudowy anteny
--------------------------
Po zdjeciu tylnego panela obudowy uzyskaliśmy dostęp do anteny wewnętrznej - to ta plastikowa pokrywka z napisem "Nokia".

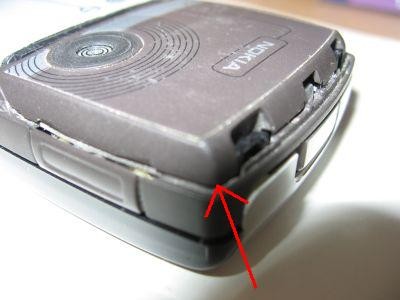

Zdejmujemy ją, podważając np.wkrętakiem w miejscu zaznaczonym strzałką:

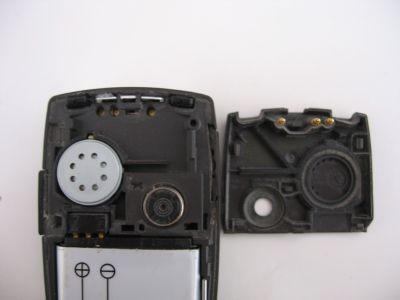

Antena zdemontowana,uwaga, żeby nie zgubić głośniczka od funkcji HF,bo lubi wypaść
Następnie zdrapujemy z tego plastiku właściwą antenę,czyli naklejkę z napisem "Nokia" ,pokrytą od spodu miedzianymi paskami promiennika:

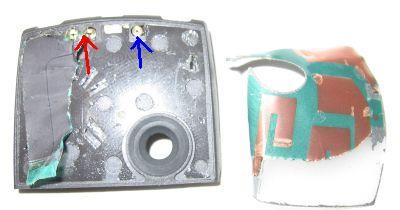

Do obu pinów,oznaczonych czerwoną strzałką lutujemy żyłę gorącą kabla antenowego,a do pinu oznaczonego niebieską strzałką przyłączamy ekran.
Lutować trzeba ostrożnie,gdyż plastik obudowy (a także izolacja cienkiego koncentryka) jest strasznie topliwy,a pola lutownicze do wielkich nie należą...

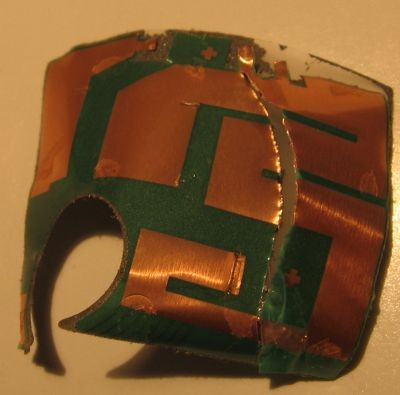

Antena o zysku 0 dBi w całej "okazałości" :

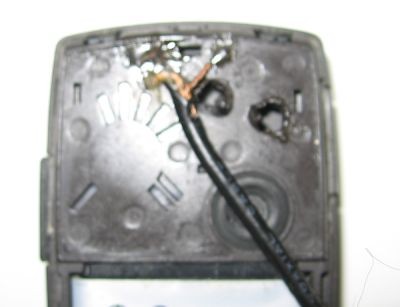

Efekt lutowania lutownica transformatorową jest niezbyt ciekawy wizualnie...
...ale połączenia zostały dobrze wykonane,i wszystko działa, jak należny - wskaźnik CSQ jest identyczny z odczytem z modemu,podpiętego do tej samej anteny.
Warto jeszcze zabezpieczyć kabelek antenowy przed przypadkowym oderwaniem - wypalić/wywiercić dwie dziurki w obudowie,i przymocować go np.cienką plastikową opaską zaciskową.
Teraz jeszcze tylko wgrać netmonitor - i mamy chyba najlepszy modem EDGE pod słońcem
[ Komentarz dodany przez: BliSki: 2008-10-01, 10:40 ]
Zmieniłem sposób zamieszczenia obrazków.
-Nokia 6230
-kawałek cienkiego (np.RG-174) koncentryka 50 Ohm,zakończonego wtykiem FME
(można wykorzystać np.dowolny konektor antenowy od innego urządzenia,na Allegro od 10 zł)
-ewentualnie (jeśli nie chce się niszczyć oryginalnej antenki) dodatkowa antena wewnętrzna do naszej Nokii (na Allegro nie więcej,niż 10 PLN z przesyłką)
-lutownica (zalecana oporówka z cienkim grotem) +akcesoria do lutowania
-cienka zaciskowa opaska plastikowa,lub cos innego do przymocowania kabla do obudowy anteny
--------------------------
Po zdjeciu tylnego panela obudowy uzyskaliśmy dostęp do anteny wewnętrznej - to ta plastikowa pokrywka z napisem "Nokia".
Zdejmujemy ją, podważając np.wkrętakiem w miejscu zaznaczonym strzałką:
Antena zdemontowana,uwaga, żeby nie zgubić głośniczka od funkcji HF,bo lubi wypaść
Następnie zdrapujemy z tego plastiku właściwą antenę,czyli naklejkę z napisem "Nokia" ,pokrytą od spodu miedzianymi paskami promiennika:
Do obu pinów,oznaczonych czerwoną strzałką lutujemy żyłę gorącą kabla antenowego,a do pinu oznaczonego niebieską strzałką przyłączamy ekran.
Lutować trzeba ostrożnie,gdyż plastik obudowy (a także izolacja cienkiego koncentryka) jest strasznie topliwy,a pola lutownicze do wielkich nie należą...
Antena o zysku 0 dBi w całej "okazałości" :
Efekt lutowania lutownica transformatorową jest niezbyt ciekawy wizualnie...
...ale połączenia zostały dobrze wykonane,i wszystko działa, jak należny - wskaźnik CSQ jest identyczny z odczytem z modemu,podpiętego do tej samej anteny.
Warto jeszcze zabezpieczyć kabelek antenowy przed przypadkowym oderwaniem - wypalić/wywiercić dwie dziurki w obudowie,i przymocować go np.cienką plastikową opaską zaciskową.
Teraz jeszcze tylko wgrać netmonitor - i mamy chyba najlepszy modem EDGE pod słońcem
[ Komentarz dodany przez: BliSki: 2008-10-01, 10:40 ]
Zmieniłem sposób zamieszczenia obrazków.
Ostatnio zmieniony 2008-10-01, 09:40 przez Patryk, łącznie zmieniany 2 razy.
- Jaco
- Mistrz bezprzewodowy - moderator
- Posty: 10946
- Rejestracja: 2006-03-27, 18:24
- Lokalizacja: Polska
Re: [HOWTO] Nokia 6230 - podłączenie anteny zewnętrznej

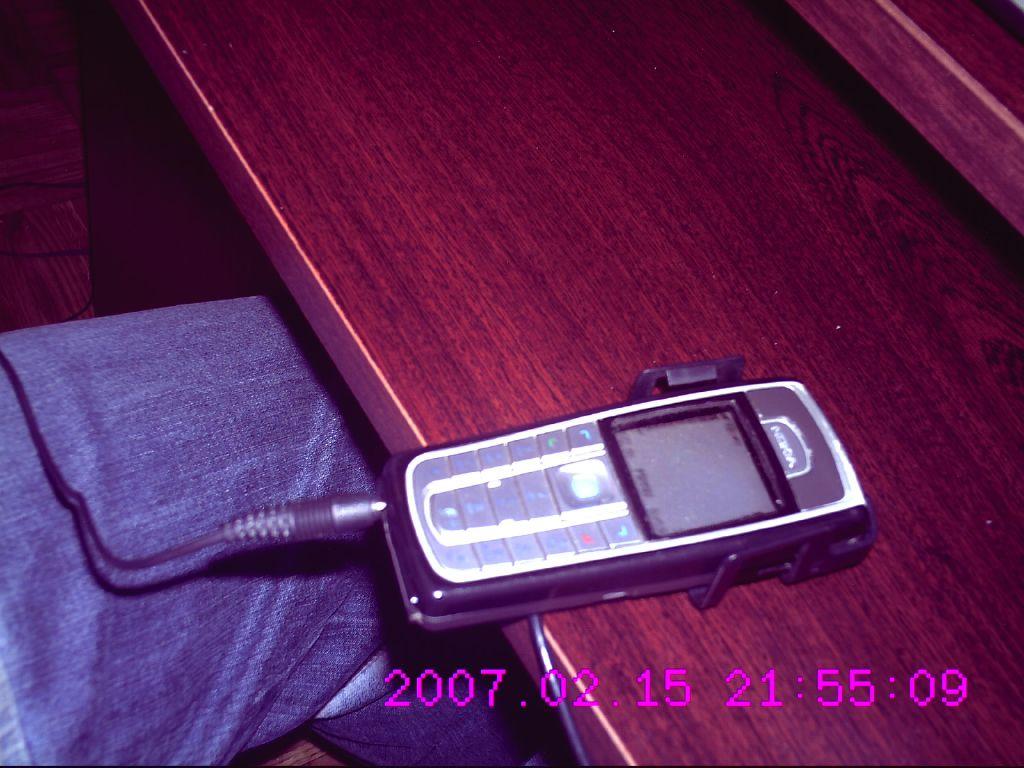

Znam trochę wygodniejszy w użyciu sposób http://www.bez-kabli.pl/viewtopic.php?p=32598#32598
-
- Stary bywalec bezprzewodowy
- Posty: 11508
- Rejestracja: 2005-10-12, 11:18
- Lokalizacja: Wrocław
Re: [HOWTO] Nokia 6230 - podłączenie anteny zewnętrznej
Patryk_, radykalny sposób na przeróbkę telefonu ze sporą ingerencją we wnętrze. Dlatego nie zalecamy go początkującym użytkownikom jak też ostrzegamy, że cofnięcie zmian raczej nie będzie możliwe.
Ponadto zmieniłem sposób zamieszczenia obrazków. Widać je teraz tylko raz.
[mod]
Jaco kasuje zgłoszenie w związku z moją uwagą powyżej.
[/mod]
Ponadto zmieniłem sposób zamieszczenia obrazków. Widać je teraz tylko raz.
[mod]
Jaco kasuje zgłoszenie w związku z moją uwagą powyżej.
[/mod]
Pozdr, (R) BliSki. (tm)
Pytania dotyczące kwestii technicznych tylko na forum. Pamiętaj PW to nie helpdesk.
Pytania dotyczące kwestii technicznych tylko na forum. Pamiętaj PW to nie helpdesk.
- Jaco
- Mistrz bezprzewodowy - moderator
- Posty: 10946
- Rejestracja: 2006-03-27, 18:24
- Lokalizacja: Polska
Re: [HOWTO] Nokia 6230 - podłączenie anteny zewnętrznej
BliSki pisze:Widać je teraz tylko raz.
[mod]
BliSki ok.
[/mod]
- Patryk
- Guru bezprzewodowy
- Posty: 6692
- Rejestracja: 2007-09-12, 21:16
- Lokalizacja: Z dziczy
Re: [HOWTO] Nokia 6230 - podłączenie anteny zewnętrznej
Z którego to sposobu działaniem różnie bywaJaco pisze:Znam trochę wygodniejszy w użyciu sposób
[ Dodano: 2008-10-01, 10:55 ]
Czy taki radykalny ?BliSki pisze: radykalny sposób na przeróbkę telefonu ze sporą ingerencją we wnętrze.
W samym telefonie niczego się nie modyfikuje,a cofnięcie zmian jest możliwe poprzez prostą wymianę antenki wewnętrznej na nową
Dlatego własnie napisałem,że jesli ktoś nie chce niszczyc oryginalnej antenki,to moze zakupić za całe 9,50 z przesyłką na Allegro drugą antenkę,całą operację wykonać na niej,a potem tylko podmienić w telefonie
- Jaco
- Mistrz bezprzewodowy - moderator
- Posty: 10946
- Rejestracja: 2006-03-27, 18:24
- Lokalizacja: Polska
Re: [HOWTO] Nokia 6230 - podłączenie anteny zewnętrznej
Jak na załączonym obrazku działa perfekcyjnie.Patryk_ pisze:Z którego to sposobu działaniem różnie bywa
Wszystko zależy co się kupi i gdzie
To też są dodatkowe koszty i ponadto telefon zostaje uziemiony w domu.Patryk_ pisze:Czy taki radykalny ?
W samym telefonie niczego się nie modyfikuje,a cofnięcie zmian jest możliwe poprzez prostą wymianę antenki wewnętrznej na nową
- Patryk
- Guru bezprzewodowy
- Posty: 6692
- Rejestracja: 2007-09-12, 21:16
- Lokalizacja: Z dziczy
Re: [HOWTO] Nokia 6230 - podłączenie anteny zewnętrznej
i jakie ma się warunki "zasięgowe"Jaco pisze:Wszystko zależy co się kupi i gdzie
Żeby nie było - mam oryginalny konektor indukcyjny do tego telefonu,z zestawu samochodowego Nokii,i to kaszana jest - poziom sygnału niższy o 10-12 dBm od sytuacji,gdy antena połączona jest galwanicznie do telefonu,w dodatku BER w porównaniu do telefonu bez anteny w ogóle nie spada.
- Jaco
- Mistrz bezprzewodowy - moderator
- Posty: 10946
- Rejestracja: 2006-03-27, 18:24
- Lokalizacja: Polska
Re: [HOWTO] Nokia 6230 - podłączenie anteny zewnętrznej
U mnie bardzo kiepskie. BliSki dla przykładu oraz inni modowie mogą to potwierdzićPatryk_ pisze:i jakie ma się warunki "zasięgowe"
-
- Stary bywalec bezprzewodowy
- Posty: 11508
- Rejestracja: 2005-10-12, 11:18
- Lokalizacja: Wrocław
Re: [HOWTO] Nokia 6230 - podłączenie anteny zewnętrznej
Nową to tak, bo ta wyciągnięta jak widać na obrazkach już sie nie nadaje do użycia :hehe:Patryk_ pisze:W samym telefonie niczego się nie modyfikuje,a cofnięcie zmian jest możliwe poprzez prostą wymianę antenki wewnętrznej na nową
